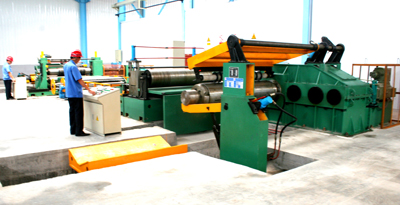

数控开平定尺剪切生产线

    2011-05-23




     性能与特点:

      用于金属卷板的开卷、校平、横剪和堆垛,将卷材加工成任意长度的各种规格不同的板材。它一般主要有上料台车、开卷机、引料结构、牵引校平机、定尺送料、剪板机、输送装置、堆垛装置、液压系统、气动系统、电控系统等组成。适用于加工冷轧和热轧碳钢、硅钢、马口铁、不锈钢及表面涂镀后的各类金属材料。

      本线采用PLC 对全线进行逻辑与实时控制。定长送料采用单轴数控驱动系统,可输入工件长度、连续剪切件数及送料速度等参数,达到编程件数时全线会自动停车。送料速度可调,定尺精度高、板料平整度高、自动化程度高,操作简单可靠。

      生产线中也可配置纵剪机,将板料分切成需要的宽度定长剪切,或配置修边机,将板料切边。是集机、电、液一体化的高性能产品

     技术参数:

    名称型号
    加工板厚
    (mm)
    加工板宽
    (mm)

    剪切精度
    (mm)

    生产线运行
    速度(m/min)
    卷 重
    (ton)
    备  注
    T44K-1.5×1300

    0.3-1.5

    500-1300

    ±0.5

    90

    6/15

     *剪切精度以板长2000mm计;

     *技术参数、设备装置可按用户需要确定

    T44K-2×1300

    0.4-2

    500-1300

    ±0.5

    80

    6/15

    T44K-2×1600

    1.4-2

    500-1600

    ±0.5

    80

    15

    T44K-2×2000

    0.7-2

    800-2000

    ±0.5

    80

    15

    T44K-2.5×1550

    0.3-2.5

    500-1550

    ±0.5

    80

    20

    T44K-3×1600

    0.5-3

    500-1600

    ±0.5

    30/50/80

    15/20

    T44K-3×1650

    0.5-3

    800-1650

    ±0.5

    80

    20

    T44K-3×2000

    0.5-3

    800-2000

    ±0.5

    30/50

    20

    T44K-6×1600

    2-6

    800-1600

    ±0.5

    50

    20

    T44K-6×2000

    2-6

    1000-2000

    ±1

    50

    20

    T44K-8×1600

    3-8

    800-1600

    ±1

    40

    20

    T44K-8×2000

    3-8

    1000-2000

    ±1

    40

    20

    T44K-10×1800

    3-10

    1000-1600

    ±1

    30

    20

    T44K-12×1800

    3-12

    1000-1800

    ±1.5

    30

    30

    T44K-12×2000

    4-12

    1000-2000

    ±1.5

    30

    30

    T44K-16×2000

    5-16

    1000-2000

    ±2

    15

    30

    T44K-20×2200

    6-20

    1000-1600

    ±2

    15

    40

    T44K-25×2200

    6-25

    700-2200

    ±2

    15

    40
