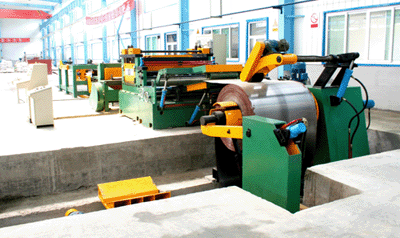

T44K 数控横剪生产线

    2011-05-23


     性能与特点:

      用于金属卷板的开卷、校平、横剪和堆垛,将卷材加工成任意长度的各种规格不同的板材。它一般主要有上料台车、开卷机、引料结构、牵引校平机、定尺送料、剪板机、输送装置、堆垛装置、液压系统、气动系统、电控系统组成等。适用于加工冷轧和热轧碳钢、硅钢、马口铁、不锈钢及表面涂镀后的各类金属材料。

      本线采用PLC 对全线进行逻辑与实时控制。定长送料采用单轴数控驱动系统,可输入工件长度、连续剪切件数及送料速度等参数,达到编程件数时全线会自动停车。送料速度可调,定尺精度高、板料平整度高、自动化程度高,操作简单可靠。

      生产线中也可配置纵剪机,将板料分切成需要的宽度定长剪切,或配置修边机,将板料切边。是集机、电、液一体化的高性能产品

     技术参数:

    名称型号
    加工板厚
    (mm)
    加工板宽
    (mm)
    剪切精度
    (mm)
    生产线运行
    速度(m/min)
    卷 重
    (ton)
    备  注
    T44K-1.5×1300
    0.3-1.5
    500-1300
    ±0.5
    90
    6/15

    *剪切精度以板长2000mm计;

    *技术参数、设备装置可按用户需要确定

    T44K-2×1300
    0.4-2
    500-1300
    ±0.5
    80
    6/15
    T44K-2×1600
    1.4-2
    500-1600
    ±0.5
    80
    15
    T44K-3×1600
    0.5-3
    500-1600
    ±0.5
    80
    15
    T44K-6×1600
    2-6
    800-1600
    ±0.5
    50
    20
    T44K-6×2000
    2-6
    1000-2000
    ±1
    50
    20
    T44K-8×1600
    3-8
    800-1600
    ±1
    40
    20
    T44K-8×2000
    3-8
    1000-2000
    ±1
    40
    20
    T44K-12×2000
    4-12
    1000-2000
    ±1.5
    30
    30
    T44K-16×2000
    5-16
    1000-2000
    ±2
    15
    30
