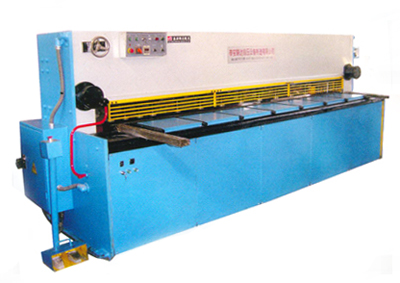

    Q11Y 系列液压闸式剪板机

    2011-05-23

      性能与特点

    机架、刀架等结构新颖,分布合理,钢性好而重量轻

    工作主油缸采用串联形式,同步精度高

    滚动导轨,使用可靠,寿命长,维护、修理方便

    剪切角可调整,被剪板变形小、精度高

    设有刃口间隙快速调整装置
    灯光对线,便于划线剪切
    具有计数定位装置及上刀架行程能无级调节,生产效率高
    设有机电联锁的安全防护栅

     技术参数:
    规 格 型 号
    可剪板厚
    (mm)
    可剪板宽
    (mm)
    剪切角
    满载行程次数(次/min)
    后挡料长度(mm)
    主电机
    功率(kw)
    重量
    (kg)
    外 形 尺 寸
    (长×宽×高)(mm)
    Q11Y-4×2000
    4
    2000
    0.5˚-2˚
    12
    700
    5.5
    3500
    3100×1650×1550
    Q11Y-4×2500
    4
    2500
    0.5˚-2˚
    12
    700
    7.5
    4500
    3900×1650×1550
    Q11Y-6×3200
    6
    3200
    0.5˚-1.5˚
    11
    700
    11
    5000
    4300×2280×1720
    Q11Y-6×4000
    6
    4000
    1°-2.25˚
    11
    700
    11
    11000
    4500×1780×2100
    Q11Y-6×6000
    6
    6000
    1°-2°
    11
    800
    18.5
    15000
    6560×1800×2200
    Q11Y-8×6000
    8
    6000
    1˚-2˚
    8
    800
    18.5
    24000
    6650×1800×2300
    Q11Y-8×8000
    8
    8000
    1˚-2˚
    8
    800
    22
    36000
    8650×2450×2650
    Q11Y-12×6000
    12
    6000
    1˚-2˚
    8
    800
    30
    35000
    6800×2400×2720
    Q11Y-12×8000
    12
    8000
    0.5˚-1.5˚
    8
    800
    45
    48000
    8800×2450×2700
    Q11Y-16×8000
    16
    8000
    0.5˚-1.5˚
    6
    800
    55
    78000
    8860×580×2950
