数控折弯机

2011-06-16

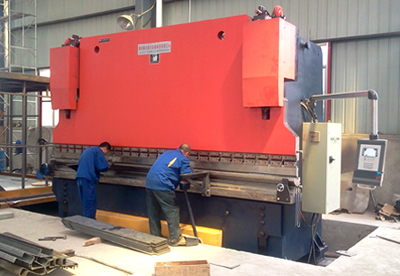

图片预览

性能与特点：
配有意大利公司ESA的专用数控系统。光栅尺、压力比例阀、伺服电机均为原装进口；		X轴：控制后挡料前后位置调节 (可分为左右二轴：X1和X2折制锥形工作件)
滑块行程(Y轴)、后挡料(X、R、Z轴)、主压力的控制均自动控制		Y轴：控制滑块(挡块)深度调节　(在电液伺服同步的数控折弯机上，Y轴由Y1和Y2轴取代)
后挡料采用滚珠丝杠、滚动导轨、重复定位精度高		R轴：控制后挡料高低位置的调节 (可分为左右两轴：R1和R2轴)
工作台4米以上的配有工作台自动液压补偿功能		Z轴：控制后挡料左右位置的调节 (可分为左右两轴：Z1和Z2轴)
		V轴：控制工作台预凸调节

　　　技术参数：

名称	规格型号	公称压力 KN	工作台长度(mm)	立柱间距离(mm)	喉口深度 (mm)	滑块行程 (mm)	最大开启高度(mm)	主电机功率(KW)
数控折弯机 (扭轴同步)	WB67K-63/2500	630	2500	2100	250	100	345	5.5
	WB67K-100/3200	1000	3200	2600	320	150	415	7.5
	WB67K-160/3200	1600	3200	2700	320	200	460	11
	WB67K-160/4000	1600	4000	3200	320	200	460	11
	WB67K-200/4000	2000	4000	3200	320	200	460	11
数控折弯机（电液同步)	WS67K－63/2500	630	2500	2000	300	160	420	5.5
	WS67K－100/3200	1000	3200	2700	350	200	460	7.5
	WS67K－160/4000	1600	4000	3200	400	200	460	11
	WS67K－200/4000	2000	4000	3200	400	240	540	18.5
	WS67K－200/5000	2000	5000	4000	400	240	540	18.5
	WS67K－200/6000	2000	6000	5000	400	240	540	18.5
	WS67K－250/4000	2500	4000	3200	400	240	540	18.5
	WS67K－250/5000	2500	5000	4000	400	240	540	18.5
	WS67K－250/6000	2500	6000	5000	400	240	540	18.5
	WS67K－300/4000	3000	4000	3200	400	240	540	22
	WS67K－300/5000	3000	5000	4000	400	240	540	22
	WS67K－300/6000	3000	6000	5000	400	240	540	22
	WS67K－400/4000	4000	4000	3200	400	300	600	30
	WS67K－400/5000	4000	5000	4000	400	300	600	30
	WS67K－400/6000	4000	6000	5000	400	300	600	30
	WS67K－500/5000	5000	5000	4000	400	300	600	37
	WS67K－500/6000	5000	6000	5000	400	300	600	37
	WS67K－600/4000	6000	4000	3200	500	350	650	45
	WS67K－600/5000	6000	5000	4000	500	350	650	45
